受自动洗车机启发，制作滚刷皮带清扫器

摘要：“自制滚刷皮带清扫器真给力！降低了粉尘浓度，减轻了职工的劳动强度，延长了托辊、输送带等设备设施的使用寿命，节约了生产成本……”5月6日，说起无动力旋转滚刷皮带清扫器带来的“红利”，陕西煤业化工集团神木柠条塔矿业公司安检工区副区长王利雄高兴地说。皮带输送机是煤矿井下运输原煤和洗煤厂运输物料的主要设备。该公司地面栈桥、洗煤厂、暗道等处共有27部皮带输送机。皮带输送机在输送原煤等物料的过

“自制滚刷皮带清扫器真给力！降低了粉尘浓度，减轻了职工的劳动强度，延长了托辊、输送带等设备设施的使用寿命，节约了生产成本……”5月6日，说起无动力旋转滚刷皮带清扫器带来的“红利”，陕西煤业化工集团神木柠条塔矿业公司安检工区副区长王利雄高兴地说。

皮带输送机是煤矿井下运输原煤和洗煤厂运输物料的主要设备。该公司地面栈桥、洗煤厂、暗道等处共有27部皮带输送机。皮带输送机在输送原煤等物料的过程中，输送带上往往有残留的煤尘、泥浆等粉状物料，这些粉状物料随着设备的运转会粘在输送带下面的托辊上以及输送带表面，如果不及时清理干净，时间一久，不仅整个工作通道会形成落料区，增大职工的清扫工作量，而且会出现输送带跑偏、磨损、断带等不良后果，缩短托辊、输送带等设备设施的使用寿命，增加企业的生产成本。因此清扫器的清扫能力对提高带式输送机的运行效率、可靠性，减少设备故障率和降低维护成本有着举足轻重的作用。“一开始，我们在皮带输送机上安装了犁式清扫器，但是该清扫器稳定性差，其扫煤板与输送带接触力度大时易损伤输送带，反之粉状物料则清理不干净。后来，我们对其扫煤板进行了优化设计，使扫煤板能进行弹性调节动作，但是很难实现对输送带上凹凸区域的剐蹭动作，清扫效果仍不理想。”王利雄如是说。

于是，王利雄便琢磨着如何改变这一现状。一次，他下班后在手机上看新闻时，一篇《自动洗车机投入使用，一分钟公交车焕然一新》的报道引起了他极大的兴趣。当他看到“水流呈雾状喷射力度强劲，两侧配置的3排6个硕大的毛刷快速滚动擦拭车身两侧及后部”时，突然眼前一亮：要是能模仿公交车自动洗车机原理，制作一个对输送带磨损小、清理粉状物料效果好的滚刷皮带清扫器就好了。当晚，他将该想法与区队技术骨干沟通后，组建了技术攻关小组，通过查阅技术资料，多次现场观察，反复进行实验，确定了无动力旋转滚刷皮带清扫器制作方案，在机修班职工的帮助下，制作完成并顺利通过了效果测试。

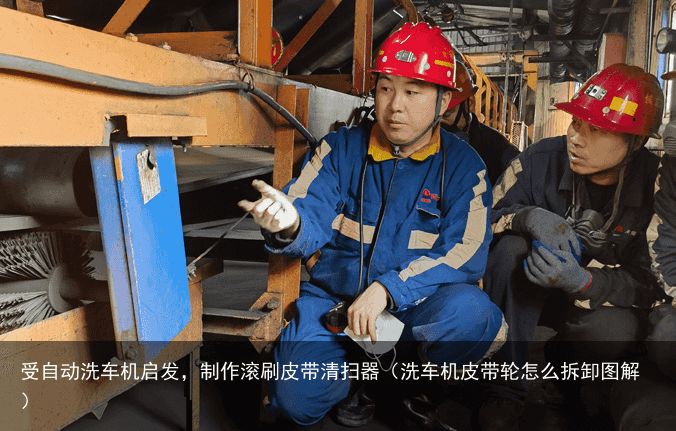

王利雄（左）向职工讲述无动力旋转滚刷皮带清扫器的工作原理

无动力旋转滚刷皮带清扫器主要由传动辊筒、传动支撑臂、调心支座、机架输送机、连接件、螺旋调节扣、清扫滚刷、电子控制单元等8部分组成。通过两个支座将其安装在皮带输送机的机架上，使传动辊筒与皮带输送机回程皮带的非工作面接触，并产生适当的压力。当皮带输送机运行时，利用摩擦力使传动托辊跟随其旋转，经传动链条带动清扫滚刷旋转。清扫滚刷的旋转方向与回程皮带的运动方向相反，从而将回程皮带工作面上的粉状物料弹扫下来，达到清扫的目的。“该清扫器可用于皮带输送机机头、机尾及中段部位粉状物料的清扫。当清扫皮带输送机机头、机尾处的粉状物料时，将其安装在皮带输送机机架内，下设给料口，使传动辊筒在回程皮带上面，清扫滚刷在回程皮带下面，通过清扫滚刷刷尖与输送带带面的适当接触，便可有效清除输送带表面的粉状物料。”王利雄说。

目前，无动力滚刷皮带清扫器已在该矿地面栈桥、洗煤厂、暗道等处的皮带输送机上安装应用，效果显著，得到了职工的一致认可。“该清扫器的滚刷刷毛采用防静电高弹性尼龙丝，减轻了对输送带的磨损，降低了能耗，能始终保持最佳清扫效果，降低了作业现场的粉尘浓度，改善了职工的作业环境，强化了煤尘防治工作。”该公司通风副总工程师吴高勤说。

( 杨艺沙柳)
