意图报复大吃省的台风山竹走了已一周

这个太平洋几十年才憋出的大杀招

强行登陆不到24小时

就在挣扎西去的路上魂飞魄散，壮志难酬

只留下满城残枝断树、52亿的账单和无数段子

就说这名字没起对嘛

要知道很多人打着抗击台风的名义

囤的整箱方便面才吃了两包

从超市抢来的套套还没开封呢

好在广东人上班已经不用爬树了（戳我）

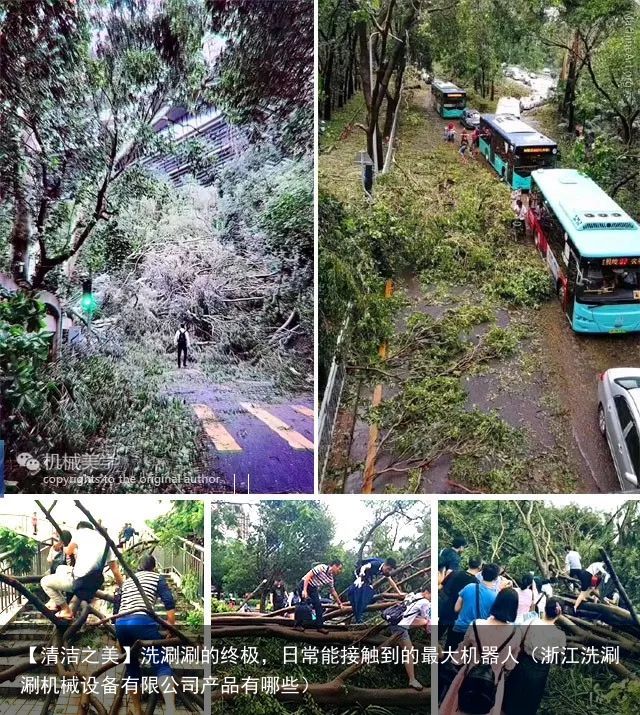

↓↓香港丛林 vs. 没什么可以阻止深圳人上班↓↓

到现在路上还有不少歪脖子树没被摆正

小路边角落里还有漏网的干枯的树枝堆叠

可不赖咱环卫部门不干活

实在是面对原始森林般的绿化带残骸

缺少某些有效的专业设备

（发折磨树三字，看歪果仁怎么栽树伐木劈柴锯木头）

马上中秋了，咱今儿先来说说

一些嫦娥姐姐可能关注的事

✈ 机械美学428期目录

① 嫦娥没药：飞天摩托 or 飞行浴缸

② 仙女洗澡：预防拐卖，安全洗澡

③ 洗涮涮的终极：自动洗车机

★ 本文约6.3千字，内有图片约114张（动图16张），视频3条，长度共17分26秒

机械美学428期 日常能接触到的最大机器人

①嫦娥没药：飞天摩托 or 飞行浴缸

每次有台风暴雨，所有航班停飞的时候

每回大包小包赶飞机的时候

每当堵车的时候，我们的视线总忍不住投向天空

唉，要是有双份长生不老药吃就好了

可如果没有药，嫦娥姐姐怎么办？

▼

话说，东莞有个叫赵德力的哥们儿

从2016年开始自费研究无人机

经过两年超过1500次的飞行调试

6月26日试飞成功了我国第一架载人飞行摩托

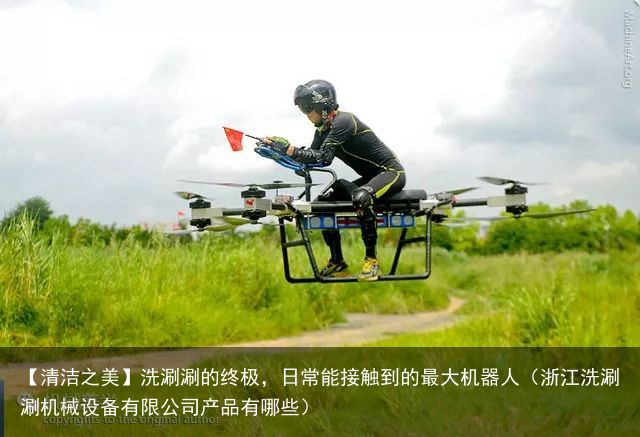

↓↓赵德力的飞行摩托↓↓

飞行摩托采用四轴八旋翼结构

电机最大输出功率80千瓦

时速可达70公里/小时，最远续航里程30公里

有手动和自动驾驶两种操控模式

还可通过航点规划实现自主飞行

↓↓10m秒升空到6米高度↓↓

赵德力用了不少碳纤维和航空铝以减轻重量

飞行摩托净重60公斤，最大起飞重量256公斤

据说为了支持赵德力研发这辆飞行摩托

他家媳妇儿砸进了一套房

不过前两天他刚获得2000万投资，也算苦尽甘来了

（详细报道请戳本文底部链接）

▼

看着这辆土豪级的飞行摩托

机械君想起德国有个孪生兄弟科学怪咖组合

the Real Life Guys

这俩20岁的年轻人真名叫做

Philipp和Johannes Mickenbecker

年初他俩用浴缸制作了一台载人飞行器

没看错，就是家里洗澡用的浴缸

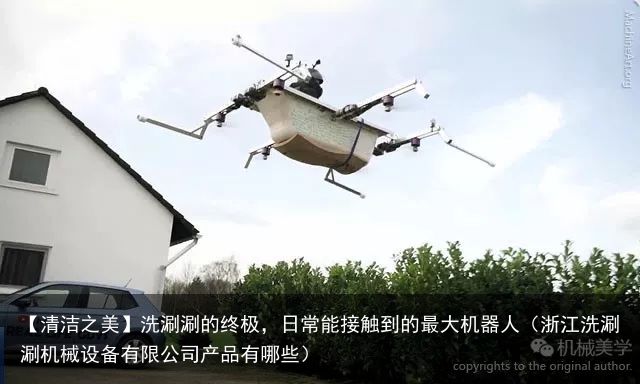

↓↓德式飞行浴缸↓↓

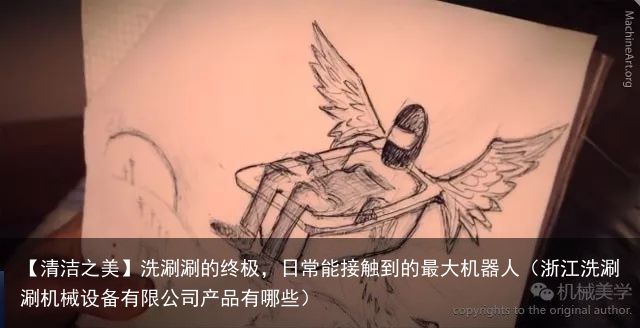

↓↓最初的设计图（maybe）↓↓

↓↓各种扑街的研发过程↓↓

↓↓一个怪咖太寂寞，好在爹妈生了一双↓↓

小哥俩用了两个月觅得最适合的组件和旋翼

在朋友和赞助商的帮助下

耗时两周完成了这款飞行器

↓↓升空测试：下面垫块海绵实现软着陆↓↓

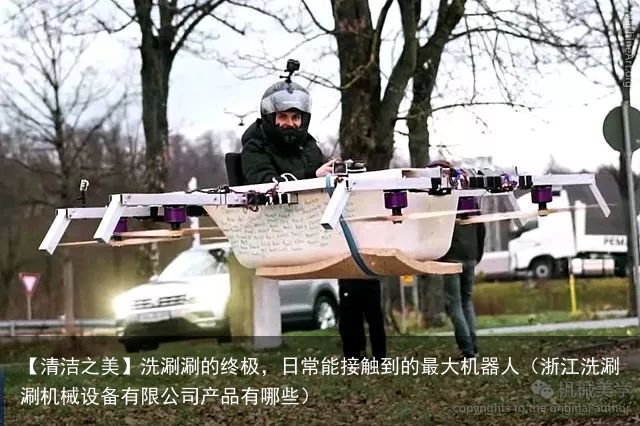

↓↓请叫我浴缸超人↓↓

据说这款飞行器已经得到德国有关部门的批准

可以在100英尺以下的高度飞行

↓↓浴缸飞过，腾起无数草叶和水雾↓↓

不过视频发出后，也有不少人质疑

怀疑它是直升机吊着飞的

咱大概算算：1米2的亚克力浴缸重约40公斤

去掉边角料加上各种零件，估摸净重60公斤吧

小哥比较瘦，算他80公斤吧

6个旋翼150马力，相当于110千瓦

好吧，貌似真的够哎

（赵德力的摩托净重60公斤，最大功率80千瓦）

可这简陋到羞耻的结构里看不到足够的蓄电池

真能飞辣么久辣么远么？

下面的视频有他们里改造浴缸和试飞的过程

大家来分析一下这飞行浴缸的可行性呗

▼德式载人飞行浴缸 by Real Life Guys(7分04秒)▼

♪BGM: Fly Away by TheFatRat & Anjulie

浴缸、绝缘胶布缠绕固定的发动机

打包带随意捆扎的旧海绵垫避震器

。。。

研发飞行器这么高大上的工作

非要搞得这么奇葩

你是不是想说：Whar are you 弄啥咧？

实际上，这对兄弟追求的就是简陋到哭的路子

而且他俩一直对浴缸有蜜汁热情

热衷于对浴缸做各种辣眼睛的改造

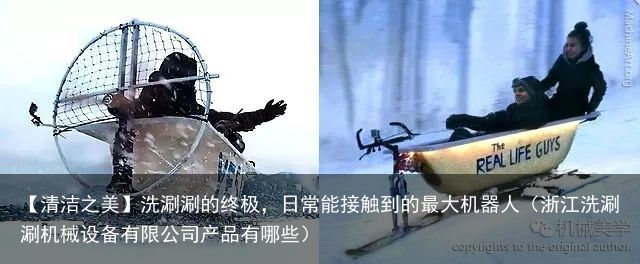

例如改造成雪橇

或者把浴缸改造成自行车

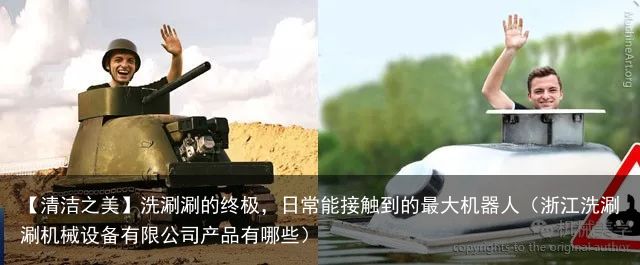

会呲水和喷火的履带式单人小坦克

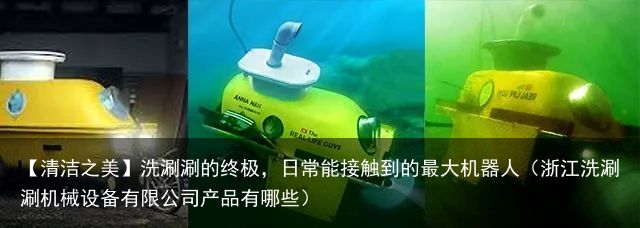

甚至是迷你潜水艇

严重疑他家是做卫浴的哎~~

不过，飞行浴缸的创意

最初倒不是出自这对兄弟的脑洞

美国凤凰城儿童博物馆里

就有一口长翅膀的浴缸

↓↓美国凤凰城儿童博物馆的飞天浴缸↓↓

哎哎？WAIT~~揪都麻袋！

飞行浴缸。。。边飞行，边洗澡？

这个发明似乎能解决某个群体的需要哇！！

▼

机械美学428期 日常能接触到的最大机器人

②仙女洗澡：预防拐卖，安全洗澡

回顾上下五千年的华夏文明史

每回有未婚女仙降临下界

总会莫名寻个荒僻的山涧碧湖洗露天浴

为此发生了许多浪(fan)漫(zui)故事

例如这存在了几千年的乞巧节

被誉为浪漫邂逅、久别重逢、修成正果的日子

每年趁这天聚首的牛郎织女

也为忠贞不渝的爱情带了千百年盐

事实上，这所谓的爱情故事

根本就是一桩蓄谋的拐卖妇女案！

▼

我们来还原一下案情

屌丝牛郎从老司机老牛处事先探得的内幕消息

提前勘察现场后，就地藏匿

待一群姑娘前来沐浴时，他就躲在一旁偷窥

趁人不备，将最漂亮的织女的衣物偷走

之后突然现身，实施胁迫

逼衣不蔽体、无路可逃的织女滞留并委身于他

拘禁她奴役她，让她做牛做马，还得生娃！

这特么活脱脱就是一部

神话版《盲仙》啊有木有！！

↓↓《盲仙》之牛郎织女的真相↓↓

类似的案件还有不少

例如董永拐骗七仙女案，李逍遥诱拐赵灵儿案

异朽阁阁主偷窥花千骨、花千骨再偷窥师父案

猪八戒猥亵嫦娥、呃不，蜘蛛精案

↓↓猥琐的偷窥者无处不在↓↓

（呃。。。似乎有奇怪的东西混进去了）

其实，女人洗澡被抓包的故事西方也有

在人人袒胸露乳，作风糜乱的希腊神话中

猎人阿克泰翁就曾无意撞见月神阿耳忒弥斯沐浴

结果被愤怒的女神第一时间变成麋鹿

没几下就被他自己养的猎犬咬死了

↓↓17世纪的油画：Diana and Actaeon ↓↓

↑↑by 荷兰画家Nicolaes Elias Pickenoyt

↓↓同人不同命 #论投胎是个技术活↓↓

（阿克泰翁：这不公平55555）

为啥咱的神话传说里屡屡发生这类

被硬生生洗白成浪漫故事

实则三观不正、漏洞百出的拐卖妇女案呢？

为啥神仙没有除尘术，不穿避尘衣，还需洗澡？

为啥真仙的神识发现不了边上偷窥的臭流氓？

为啥单身女仙都自带在野地宽衣解带的bug

却很少听说有男仙在荒原遛鸟？

。。。。

（https://www.zhihu.com/question/264342798）

咳咳，咱还是先抓核心矛盾吧，那就是

天庭的洗浴设施太匮乏！！

如果仙界有足够方便的洗浴条件

女仙还会贸然把自己置于难堪的危险境地么？

因此，安全洗澡

是利国利民，天人和谐的头等大事

假如当年织女和七仙女们

有了飞行浴缸这种边飞行边洗澡的法器

类似的拐卖妇女案件

是不是就可以免于发生了呢？

↓↓织女：噜啦啦噜啦啦噜啦噜啦咧↓↓

遇到山竹榴莲报复社会的大风天

除了随时随地享受泡澡的浴缸式飞行法器

还应该有更先进的地面自动洗浴设施

为革命，保护妇女

预防拐卖，安全洗澡

研发出多样化洗浴设施的需求

迫在眉睫

如果你特别钟爱洗澡

下面一定有一款打动你

▼

1

蒸汽朋克爱好者Bruce Rosenbaum

发明了一款可以边蹲马桶边淋浴边上网的

时光机卫浴工作站，还申请了专利

（不知要怎样解决喷溅短路问题）

↓↓边上网边沐浴的时光机卫浴工作站↓↓

2

日本人也对解决人民洗澡难的课题很热衷

在1970年代的大阪世博会上

三洋公司曾推出一款超声波浴/人体洗衣机

这台蘑菇一样的机器有清洁、按摩、干燥功能

做完全过程需时15分钟

↓↓三洋70年代的超声波浴/人体洗衣机↓↓

人爬进去后先喷射5分钟喷热水

进行预漂洗循环

之后腔室被注满热水，进行3分钟的按摩浴

超声波发生器产生的微小气泡云

会将污垢从皮肤上提起

同时，高压喷气搅出漩涡

带动悬浮在水中的数十个按摩球

按摩人体刺激血液循环

接下来是2分钟的热漂洗循环

最后是5分钟干燥循环

用热空气、红外线和紫外线摧毁未清除的细菌

不过这款神奇的机器只停留在概念模型阶段

最终还是没能进入家庭

后来三洋推出了专为老年人家庭设计的

HIRB即人体滚动式沐浴系统（售价约5万美元）

↓↓专为老人设计的自动洗澡机↓↓

3

市面上还有各种半自动的

SPA水疗机和水疗床（第265期）

↓↓平摊着洗的水疗床↓↓

4

遇到蜘蛛精倾巢而出时

还可以选用模仿洗衣机原理的设施

↓↓Washing Machine Ride↓↓

5

在迄今能找到的各种洗浴设备中

最具有超前思维和创新精神的

莫过于1999年上映的电影《洗澡》片头

设立于高档办公区楼下的

一排排自助式洗澡间

电影中，何冰下班走出办公大楼

直接走向自助式洗澡间前

熟稔地选择了5分钟的标准洗浴模式

进门后脱下衣服放在传送带上

等机器服侍他洗完时

衣服袜子也已被洗净烘干了

↓↓超前的自动洗澡机 via 电影《洗澡》↓↓

虽然这只是20年前一个逗乐子的构想

却十分符合当下最流行的共享模式

至少比移动厕所和共享式K歌房有用多了

尤其适合机械君这类加班狗

▼共享式自动洗人机：20年前的超前思维(2分13秒)▼

视频里两个洗车的镜头是机械君加进去的

因为电影里自动洗澡的想法

很明显借鉴了自动洗车机的工作原理

▼

机械美学428期 日常能接触到的最大机器人③洗涮涮的终极：自动洗车机

俗话说得好

你爱车，车就会爱你

定时的清洗呵护

是keep爱车良好状态和车主face的必要工作

机械君特喜欢刮台风下暴雨

固然是因为可以假装坦克踩水坑玩

更主要的，则是有老天爷帮忙洗车

曾几何时，机械君也是每周洗一次车的

那时候在深圳市民中心地下停车场里

有一台大型中水环保洗车机

和手工洗车比较起来，又快又不用排队

身为一个伪机械控，猫在铁壳子里

被咔哒咔哒的传送带送进巨型机械兽腹中

感受横七竖八的刷子在周围咕噜过来呼噜过去

在脑袋顶上啪啦啪啦的拍打

到处充斥着哗啦哗啦、噗叽噗叽、扑棱扑棱的声响

。。。。

那感觉，啧啧，实在是妙不可言！

如今，身为一个懒癌+拖延癌并发症晚期患者

座驾卫生问题基本上是随缘了

如果不下大雨

倒霉催的车子得灰头土脸三五七八个月

才能改善一下个车卫生

哼！这都得怪拆了自动洗车机的坏蛋

▼

说起洗车机这种物事

它的出现并没有比汽车晚太多

强行科普：洗车机发展简史

自打汽车问世的第一天起，人们也开始寻找清洗汽车的好方法，最初只能是手洗，区别在于是在家里、还是在外面，是自己洗、还是雇人洗。

1914年，两个底特律人开了史上第一家洗车公司，名为Automated Laundry，意思是自动洗衣店，实际上只是纤夫+桶+海绵式的全人工操作：1个人推着汽车通过洗车通道，边上分别有1人打肥皂，1人冲水，1人擦干。工人推不了几辆车就累趴了，所以最高历史纪录是连续清洗了32辆车。

第一台能自动输送的洗车机，出现在1940年的好莱坞，是用绞索挂住保险杠，借助滑轮拉动汽车前进的，一路上有工人喷水、擦洗及烘干。

1946年，Thomas Simpson发明了第一台半自动洗车系统，除了挂在汽车保险杠上的传送带，还有一个带3套手动刷的顶置式喷水器，以及一台50马力的鼓风机，用来干燥汽车。

1951年，西雅图的Anderson家族发明了革命性的全自动洗车机。汽车过通道、喷洒肥皂、大刷子擦洗、喷嘴冲洗，巨型鼓风机吹干等等工序，一路都是由机器自行完成的。

20世纪60年代后，全机械化洗车系统在美国普及，陆陆续续又有了诸如循环水系统，软布摩擦清洗，柔性滚筒、输送机、环绕刷、轮胎自动清洁上抛光蜡等等技术。随着汽车的普及，洗车业也慢慢走向了全球。

洗车可不是洒点水

涂点泡泡，再拿水冲冲掉那么简单哦

如今的自动洗车机能同时清洗汽车的所有5个面

还可以擦洗轮胎、清洗底盘

并且采用更温和的洗涤液

更高效、更省水省电、更环保

从某种角度看，自动洗车机是

我们日常生活中能接触到的最大机器人

还是会吃人吃车，胃口很大的那种

↓↓没事啃辆车，没事嚼个人↓↓

自动洗车机进化到现在

有隧道式、往复式，以及无刷式三种

隧道式洗车机由多个拱门组成

每个拱门上都装有不同的功能组件

车被传动带传输依次通过，就被洗干净了

↓↓隧道式自动洗车机↓↓

往复式洗车机的汽车停放位置是固定的

各个组件都集中安装在了一个拱门上

靠门的前后移动，实现整个车身的清洁

↓↓往复式自动洗车机↓↓

无刷式洗车机，又称为无接触式

它是靠高压水流来冲走污渍的

所以结构更加简单

不够机械君总觉得不蹭蹭好像洗不干净

↓↓无刷式自动洗车机↓↓

▼

接下来，咱就深入看看

结构最复杂的隧道式自动洗车机

美国一家大型洗车设备公司SONNYS CarWash

每小时能洗180辆车的最大自动洗车线

↓↓最大自动洗车线：看不清请戳一下↓↓

这条洗车线全长160英尺，即48.8米

由9组金属拱型结构组成

这些拱门支撑着自动洗车机的关键功能部分

在上千个零件的完美配合下

3分钟就能完成车身预湿、到清洗、到烘干

以及轮胎上蜡和底盘清洗等所有工作

市面上所有规格尺寸的家用车辆

无论是小车、SUV、PUV还是皮卡

洗车机都能自我调整，自动完成清洗

还特么比人手洗得更好

如何用一台机器清洗不同尺寸的车辆呢？

下面咱选一些局部来看看

被自动洗车机吞食过的朋友都知道

洗车前，需要先将车子开到传送带上

随即放开手刹脚刹，挂空挡

任由履带上的卡子固定住左边的两个轮子

带动车子缓缓前进

 SONNYS的传送带能够牵引超过30吨的重量

能轻松应对市面上大多数家用车辆

↓↓能牵引超过30吨重量的传送带↓↓

↓↓传送带结构↓↓

↓↓传动带滚轮的生产↓↓

各种喷嘴组合

Nozzles

身为一台敬业的自动洗车机

除了会以各种姿势喷水外

还要能适时喷出泡泡、养护液、抛光蜡等等

从第一个预湿环节到最后的干燥抛光

自动洗车机离不开各种各样的喷淋设备

40个冲洗喷射器，每分钟能喷出25加仑水

（约合95升，即95公斤）

↓↓各种喷嘴组合↓↓

↓↓复合式喷淋管↓↓

↓↓瀑布式冲洗喷嘴组合↓↓

↓↓打肥皂：两侧喷嘴↓↓

按图示，洗车机的9组环节中有6组有LED烤灯加热

从肥皂喷雾到刷子、再到烘干机

自动洗车机内部就像一个又湿又热的化学龙卷风

差不多是我们能想象到最恶劣的机器运行环境

如果这些拱门使用普通钢材焊接制作

金属部分会迅速腐蚀

因此，洗车机使用的都是铝材，彻底避免生锈

↓↓喷车顶↓↓

↓↓喷车头↓↓

↓↓喷两侧↓↓

↓↓喷车门及轮胎喷嘴↓↓

↓↓各种喷喷喷↓↓

↓↓肥皂已涂好，你来不来？↓↓

各种刷子

Brushes

打湿过后涂完肥皂

下一步就该洗涮涮洗涮涮了

每台自动洗车机都有不止一组刷子

刷子的形态也各不相同

↓↓三种刷子↓↓

静音面料|Neoglide Hush

洗车行业目前最前沿的泡沫清洗材料

是新泽西的Kirikian公司研发的专利静音面料

这种名为Neoglide®的面料抑制了吸水性

因此可防止砂粒和污垢嵌入

使其在整个洗涤过程中都保持轻盈和柔软

全天工作后也始终保持相同的品质

加之使用时不经过任何缝纫

所以没有损害泡沫材料完整性的缝边和缝迹线

消除了对车辆外部零件的拉动、牵引和损坏

也可避免刮花汽车的透明涂层和车漆

 对涂漆表面具有非凡的提亮效果

↓↓刷子的材料↓↓

将面料的工作端被均匀切割成特殊宽度

通常是1/4英寸宽、约手指粗的细条

这能让刷子变得更加平滑和柔和

由于洗车刷平时都是耷拉着，旋转起来才变大

自身尺寸就带有一定的弹性

遇到不同尺寸的车辆就有更多余地

↓↓清洗保险杠和翼子板的侧刷↓↓

Neoglide®经久耐用，清洁效果拔群

远优于传统布料

颜色也不少：蓝红白绿黄黑，以及水鸭色

能够搭配出五彩缤纷的效果

车顶刷|Top Brush

一般糊完清洁剂

多半会率先从头顶压下一柄大刷子

顶刷边旋转，边从车头滚到车尾

车子立马就跟被汪舔了一样干净

实现对不同高度车辆的清洗作业，主要就靠它

↓↓顶刷的位置和高度由机械臂控制↓↓

烧烤刷 |Grill Brush负责车身侧面清洁的刷子呈竖向摆放

它们有个形象的名字叫做烧烤刷（Grill Brush）

这些巨型刷子每分钟高速自转90圈

同时紧贴着车身外廓移动

随时根据车身的实际尺寸调整位置

从前保险杠扫到叶子板，再经车门扫到后保险杠

像阵龙卷风，清理干净车身的大部分

自动洗车机的弹性和适应性主要由它们体现

帘幕式精洗刷 |MicroClean Mitter

目前世界最先进的隧道式洗车机

都会配这种国内比较少见的帘幕式刷子

二次清洗引擎盖、前后窗和车顶部分

这种刷子有两种运动模式

一种呈平板形排布，工作时左右摇动

一种呈半月形排布

工作时像钟摆一样来回摆动

这种刷子能够实现类似人工手洗的精细效果

能让车身更加光洁

轮胎清洁修复及烘干组合

Buff-N-Dry & Tire Seal Combo

人洗完澡，需要擦干身体吹干头发

车子洗完也得尽快吹干，省得再沾灰

同时也为了后续工序方便

俗话说女人看包、男人看鞋

细节很重要

作为一个强大的洗车机

必须能够自行完成轮胎清洗和上光打蜡工序

我们日常洗车时，这两项通常得手工完成

↓↓专门清洗车轮的喷嘴↓↓

制作打蜡刷的材料也是Neoglide®

所以能够安全清洗和抛光任何类型的轮圈

使其获得极好的光泽

并确保轮毂的使用寿命

↓↓抛光上蜡用的轮毂刷和轮胎刷↓↓

↓↓上过蜡的轮胎↓↓

8个大功率鼓风机+8个MFR400 LED大烤灯

这些长枪短炮几秒钟就能烘干车子

同时还能让车主体验一把当明星的感觉

↓↓以每小时190英里的速度吹风的烘干机↓↓

在干燥机后的隧道尽头

有时会增加一些收尾环节

例如外观酷似顶刷的大毛刷

或者类似帘幕式精洗刷的Wipe-O-Matic

不过采用吸水面料例如重叠的合成麂皮布

还有可调节的橡胶绞拧器

方便及时挤出吸入的水

目的是擦拭和吸收车身和车顶上的残留水分

确保车身各处表面的干燥，并简单抛光

↓↓到处都blingbling的光彩照人↓↓

叮！洗完澡，又变回一辆新车啦！

整条自动洗车线都是自助无人式的

至于车内清洁，出门右拐有一排专用吸尘器

供车主自助取用，这儿就不细说了

最后再来个视频吧

内有简单的洗车原理、设备制造和洗车过程

内容混剪自 Sonnys  CarWash

▼美国最专业的自动洗车机(8分09秒)▼

戳进来前机械君问

都是被迫分居，嫦娥和织女的最大区别在哪儿？

那就是，身为已婚妇女

嫦娥没有下凡后随处洗澡的bug

↓

↓↓

↓

猴哥说又有女妖精在洗澡

哎呦！俺老猪得去为民除害呀！！
