一、行业介绍

全自动洗车机一般分为隧道式和往复式两种：

1、隧道式

隧道式洗车机最早也是由美国人发明的。

优点：洗车速度快，可以连续洗车。单洗一辆车的时间基本上是2分40秒，但是，连续速度就快了，适合一天洗120辆车以上的店面。

缺点：对场地要求严格，客户前期场地施工时，耗资也比较大一些，耗水，耗电也比较多一点。

隧道式洗车机的成本比较高，建议购买20万以上的隧道机，太便宜可能质量会有瑕疵。

近些年随着城市的建设和发展，公交大巴洗车机、火车洗车机、洗轮机等也日益走人人们的眼帘中。

如果选择电脑洗车机的话，最好货比三家，慎重选择。一定尽多的去各厂家的实际用户做实地考察，了解设备产品的实际效果，使用情况，效果及售后的口碑情况，万不可听信厂家的一面之词。只贪图便宜，更是购买设备中的一项大忌，一台质量不好的洗车机，可能会让你流失30%的客户资源。

2、往复式

世界上第一台带毛刷的往复式洗车机于1963年由位于日本爱知县名古屋的竹内铁工（竹内科技株式会社前身）发明。

（1）往复式洗车机的控制系统

往复式洗车机控制系统主要分为两大类，一类是PLC技术，另一类是单片机技术。需要纠正的一个认识误区是单片机是CPU而PLC没有CPU，这种说法是错误的。PLC自有CPU模块。PLC依靠的是电流传感技术，配合光电感应开关，刷子的压力转化成电信号传递给CPU来感觉车身的形状。单片机技术依靠的也是是光电传感器，将识别到的障碍物信息转成电信号传递给CPU。PLC控制系统优点是易维护，前期开发速度快，抗干扰能力强，缺点比单片机要贵，占空间比单片机大；单片机优点是占用空间小，价格便宜，缺点是开发周期长，抗干扰能力差。世界高端洗车机均采用PLC或单片机控制系统。

二、系统方案设计

2.1 方案背景

随着网络技巧的发展以及环保要求的越来越严格，洗车机的联网操作问题及节水环保，也是以后洗车机行业发展的大方向。

我国是个淡水资源较为匮乏的国家，节约用水，保护环境是一个很重要的课题，而洗车机作为一个耗水特别严重的设备，为了实现节约用水，环境保护的大前提，必须对耗水严重的洗车机进行比较大的创新应用。

为了更好的用户体验及客户群培养，建立洗车系统网络平台显得愈发重要。

2.2 客户需求

客户为了节水提出来使用特殊的洗涤液减少泡沫，同时使用循环水系统，将清洗后的废水过滤再重新使用，满足节水的要求。

客户的设备为走位可调，而且需要快速响应，能够大幅提升工作效率，节俭成本。结合洗车机的一般配置，本项目为客户拟定了以下几种电气控制方案，如表1所示。

表1 全自动节水洗车机控制系统方案

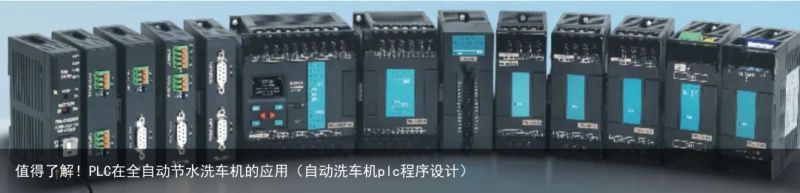

图1 永宏FBS系列部分PLC及扩展模块样图

最终为客户选择了方案2，此种方案最终是由客户的终端客户要求下采用的，客户对永宏的品牌认知度较满意，而且该种方案比较灵活，因此客户确认采用方案2进行项目。

三、系统硬件设计

3.1 解决方案

永宏FATEK FBS系列PLC是一种外型小巧却具有媲美中大型PLC功能的新一代小微型PLC，使用的是永宏自行研发整合的芯片，扫描速度快、功能强大，其通讯端口最多可达5个，最大I/O数可为数字量输入256点，数字量输出256点，单机多达4轴的伺服控制功能，永宏PLC主机支持直线插补功能，如果搭配上永宏新推出的FBS-30GM运动模块，可实现圆弧插补功能。FBS主机有MA(经济型)、MC(高功能型)及MN(NC定位型)等三大类，点数由10点~60点共计17种机型；扩展机/模块则有DI/DO14种机型，NI/NO12种机型。通讯外围则有RS232、RS485、USB、Ethernet等界面共14种基板及模块。

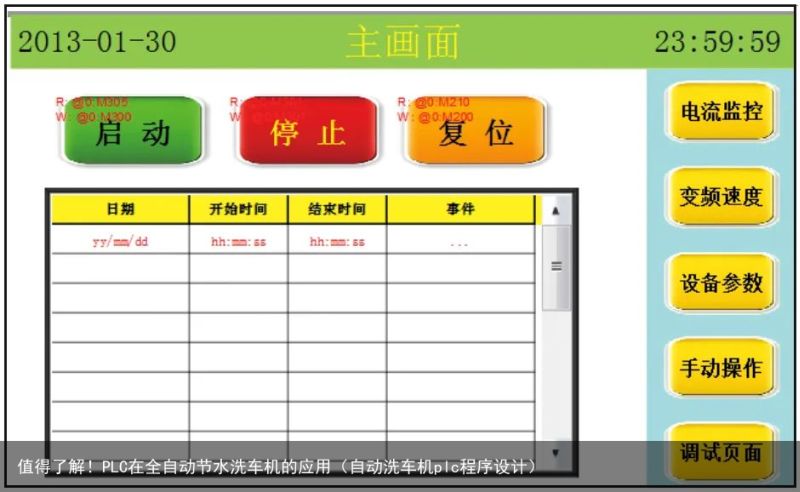

该设备需要控制6台变频器，若干个中间继电器；考虑I/O余量，客户自选的PLC本机为1个FBS-60MAT2-AC,通过FBS-CB55与停车场拍照设备做车排数据采集，且使用DTU模块远程组网，并搭配FBS-6AD及FBS-4A2D进行变频器速度的调节及电流信号的采集，触摸屏使用C3系列10寸触摸屏，性能稳定且美观大方。该方案完全满足客户的控制要求，而且充分考虑到了机器的I/O余量。

3.2 硬件配置

该机器设备使用的永宏FBS-60MAT2-AC配置有24点晶体管输出，经port0口的RS232界面与触摸屏进行人机交互，通过合理的程序控制整条生产线的有条运行。该设备配置为：永宏PLC系列与人机组成的控制单元，光电开关组成的信号输入单元，步进电机、接触器、中间继电器等组成的执行单元，其详细清单如以下图2、表2所示。

图2 系统硬件配置

表2 系统硬件明细表

3.3 电气系统设计

根据系统的设计，搭配出如下I/0配置见表3。根据客户的工艺要求以及电气控制方案的选择，画出了全自动节水洗车机的电气接线图纸，如图3所示。

表3 全自动节水洗车机电气I/O配置表

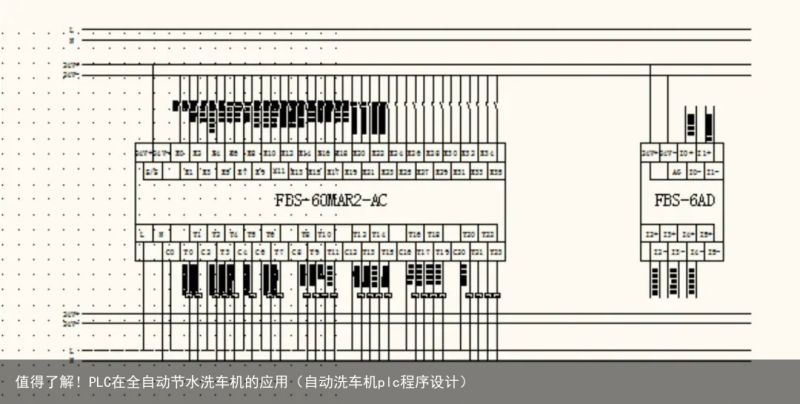

图3 全自动节水洗车机电气接线图

四、系统软件设计

4.1 工艺流程

按照客户的工艺要求画出了图4简易的控制流程图。

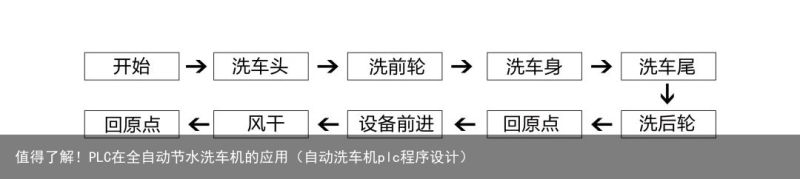

图4 控制流程图

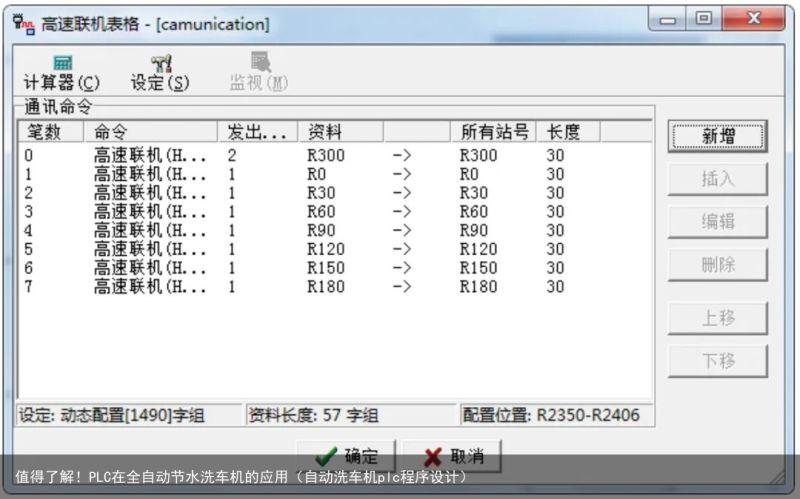

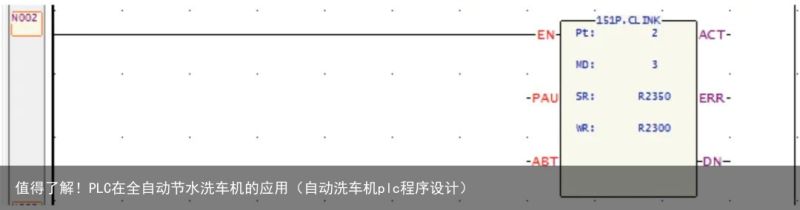

4.2 PLC功能指令TXTDF指令使用说明(图5、图6）

本程序中用到了151号功能指令高速联机时，最高BaudRate为921.6Kbps，最低38.4Kbps（可调）；DataBit固定为8-bit；数据以原始码（亦即数据本身的二进制码）传输（比ASCIICode快一倍）；错误查核方法采比Checksum方式稳定可靠的CRC-16，高速联机的数据传输理念系以COMMON DATA MEMORY观念来设计；例如主站将R0～R31的内容送出，则所有仆站PLC的R0～R31的内容皆会与主站相同；2号仆PLC将R32～R47的内容送出，则主站及其它仆PLC的R32～R47的内容皆会与2号站相同，余此类推。
