自动化洗车机,洗刷刷的终极表演(自动化洗车机)

147小编 次浏览

摘要:关注工业机器人,升职加薪都不是事儿!

先来个视频

内有简单的洗车原理、设备制造和洗车过程

内容混剪自 Sonnys  CarWash

▼美国最专业的自动洗车机(8分09秒)▼

俗话说得好

你爱车,车就会爱你

定时的清洗呵护

是keep爱车良好状态和车主face的必要工作

机械君特喜欢刮台风下暴雨

固然是因为可以假装坦克踩水坑玩

更主要的,则是有老天爷帮忙洗车

曾几何时,机械君也是每周洗一次车的

那时候在深圳市民中心地下停车场里

有一台大型中水环保洗车机

和手工洗车比较起来,又快又不用排队

身为一个伪机械控,猫在铁壳子里

被咔哒咔哒的传送带送进巨型机械兽腹中

感受横七竖八的刷子在周围咕噜过来呼噜过去

在脑袋顶上啪啦啪啦的拍打

到处充斥着哗啦哗啦、噗叽噗叽、扑棱扑棱的声响

。。。。

那感觉,啧啧,实在是妙不可言!

如今,身为一个懒癌+拖延癌并发症晚期患者

座驾卫生问题基本上是随缘了

如果不下大雨

倒霉催的车子得灰头土脸三五七八个月

才能改善一下个车卫生

哼!这都得怪拆了自动洗车机的坏蛋

▼

说起洗车机这种物事

它的出现并没有比汽车晚太多

强行科普:洗车机发展简史

自打汽车问世的第一天起,人们也开始寻找清洗汽车的好方法,最初只能是手洗,区别在于是在家里、还是在外面,是自己洗、还是雇人洗。

1914年,两个底特律人开了史上第一家洗车公司,名为Automated Laundry,意思是自动洗衣店,实际上只是纤夫+桶+海绵式的全人工操作:1个人推着汽车通过洗车通道,边上分别有1人打肥皂,1人冲水,1人擦干。工人推不了几辆车就累趴了,所以最高历史纪录是连续清洗了32辆车。

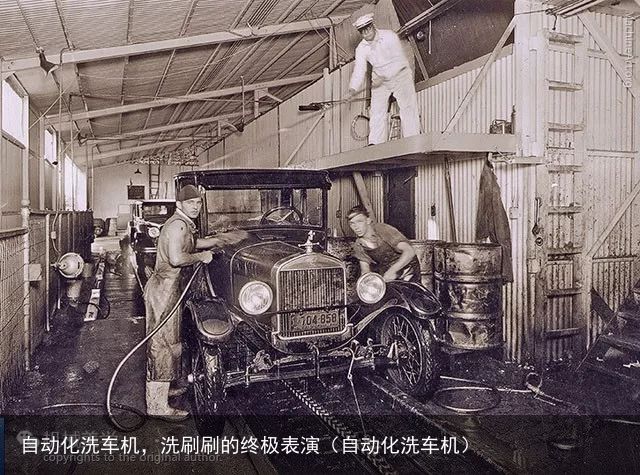

第一台能自动输送的洗车机,出现在1940年的好莱坞,是用绞索挂住保险杠,借助滑轮拉动汽车前进的,一路上有工人喷水、擦洗及烘干。

1946年,Thomas Simpson发明了第一台半自动洗车系统,除了挂在汽车保险杠上的传送带,还有一个带3套手动刷的顶置式喷水器,以及一台50马力的鼓风机,用来干燥汽车。

1951年,西雅图的Anderson家族发明了革命性的全自动洗车机。汽车过通道、喷洒肥皂、大刷子擦洗、喷嘴冲洗,巨型鼓风机吹干等等工序,一路都是由机器自行完成的。

20世纪60年代后,全机械化洗车系统在美国普及,陆陆续续又有了诸如循环水系统,软布摩擦清洗,柔性滚筒、输送机、环绕刷、轮胎自动清洁上抛光蜡等等技术。随着汽车的普及,洗车业也慢慢走向了全球。

洗车可不是洒点水

涂点泡泡,再拿水冲冲掉那么简单哦

如今的自动洗车机能同时清洗汽车的所有5个面

还可以擦洗轮胎、清洗底盘

并且采用更温和的洗涤液

更高效、更省水省电、更环保

从某种角度看,自动洗车机是

我们日常生活中能接触到的最大机器人

还是会吃人吃车,胃口很大的那种

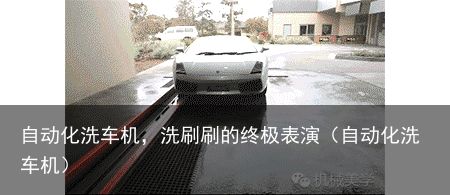

↓↓没事啃辆车,没事嚼个人↓↓

自动洗车机进化到现在

有隧道式、往复式,以及无刷式三种

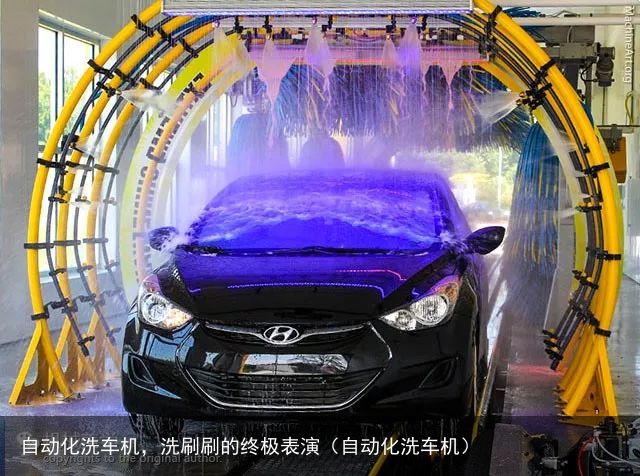

隧道式洗车机由多个拱门组成

每个拱门上都装有不同的功能组件

车被传动带传输依次通过,就被洗干净了

↓↓隧道式自动洗车机↓↓

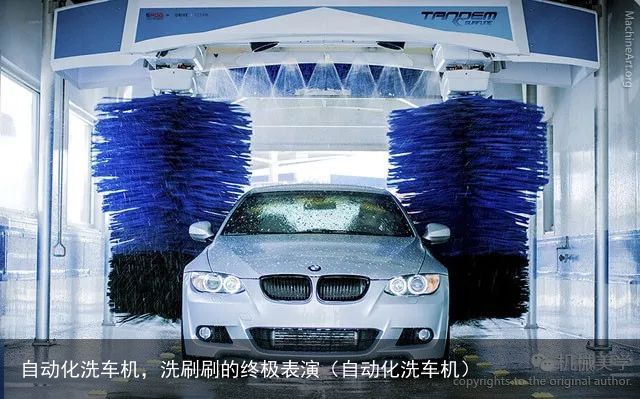

往复式洗车机的汽车停放位置是固定的

各个组件都集中安装在了一个拱门上

靠门的前后移动,实现整个车身的清洁

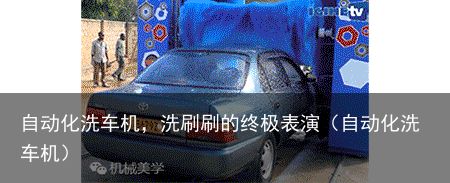

↓↓往复式自动洗车机↓↓

无刷式洗车机,又称为无接触式

它是靠高压水流来冲走污渍的

所以结构更加简单

不够机械君总觉得不蹭蹭好像洗不干净

↓↓无刷式自动洗车机↓↓

▼

接下来,咱就深入看看

结构最复杂的隧道式自动洗车机

美国一家大型洗车设备公司SONNYS CarWash

每小时能洗180辆车的最大自动洗车线

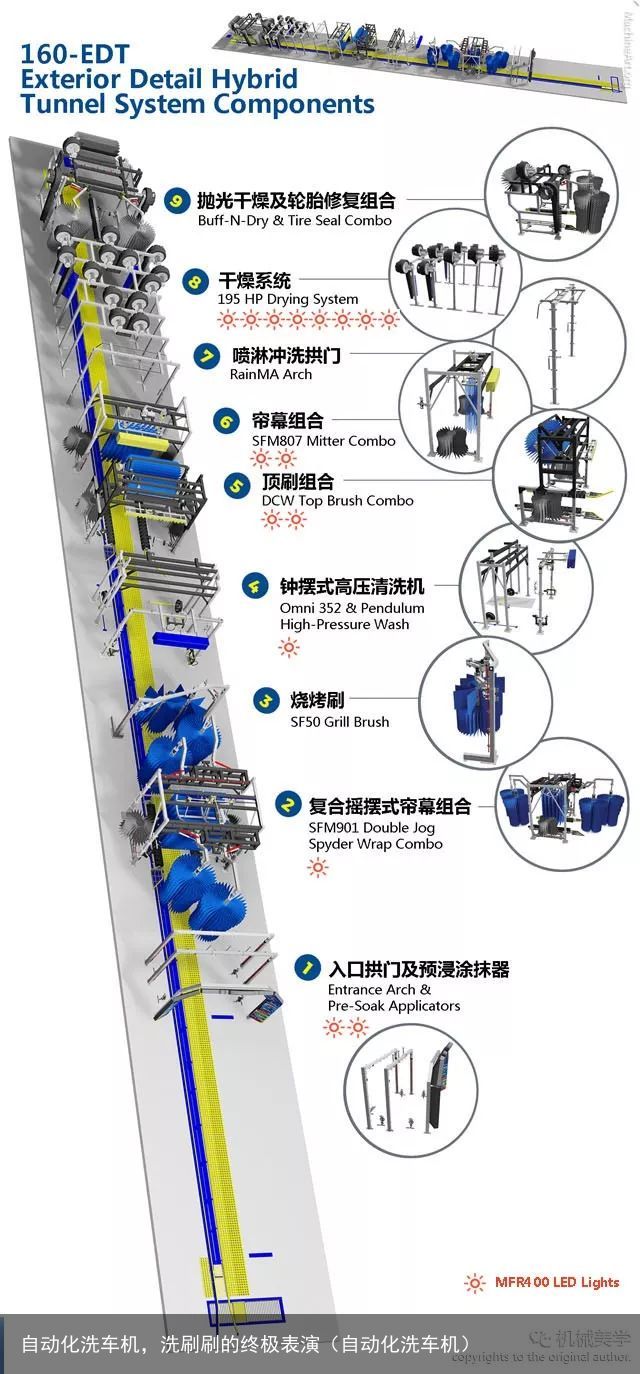

↓↓最大自动洗车线:看不清请戳一下↓↓

这条洗车线全长160英尺,即48.8米

由9组金属拱型结构组成

这些拱门支撑着自动洗车机的关键功能部分

在上千个零件的完美配合下

3分钟就能完成车身预湿、到清洗、到烘干

以及轮胎上蜡和底盘清洗等所有工作

市面上所有规格尺寸的家用车辆

无论是小车、SUV、PUV还是皮卡

洗车机都能自我调整,自动完成清洗

还特么比人手洗得更好

如何用一台机器清洗不同尺寸的车辆呢?

下面咱选一些局部来看看

被自动洗车机吞食过的朋友都知道

洗车前,需要先将车子开到传送带上

随即放开手刹脚刹,挂空挡

任由履带上的卡子固定住左边的两个轮子

带动车子缓缓前进

 SONNYS的传送带能够牵引超过30吨的重量

能轻松应对市面上大多数家用车辆

↓↓能牵引超过30吨重量的传送带↓↓

↓↓传送带结构↓↓

↓↓传动带滚轮的生产↓↓

各种喷嘴组合

Nozzles

身为一台敬业的自动洗车机

除了会以各种姿势喷水外

还要能适时喷出泡泡、养护液、抛光蜡等等

从第一个预湿环节到最后的干燥抛光

自动洗车机离不开各种各样的喷淋设备

40个冲洗喷射器,每分钟能喷出25加仑水

(约合95升,即95公斤)

↓↓各种喷嘴组合↓↓

↓↓复合式喷淋管↓↓

↓↓瀑布式冲洗喷嘴组合↓↓

↓↓打肥皂:两侧喷嘴↓↓

按图示,洗车机的9组环节中有6组有LED烤灯加热

从肥皂喷雾到刷子、再到烘干机

自动洗车机内部就像一个又湿又热的化学龙卷风

差不多是我们能想象到最恶劣的机器运行环境

如果这些拱门使用普通钢材焊接制作

金属部分会迅速腐蚀

因此,洗车机使用的都是铝材,彻底避免生锈

↓↓喷车顶↓↓

↓↓喷车头↓↓

↓↓喷两侧↓↓

↓↓喷车门及轮胎喷嘴↓↓

↓↓各种喷喷喷↓↓

↓↓肥皂已涂好,你来不来?↓↓

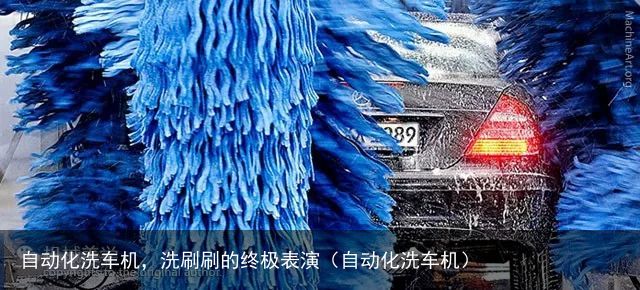

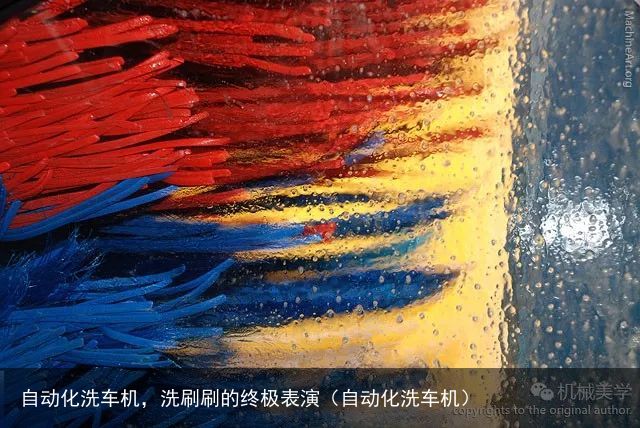

各种刷子

Brushes

打湿过后涂完肥皂

下一步就该洗涮涮洗涮涮了

每台自动洗车机都有不止一组刷子

刷子的形态也各不相同

↓↓三种刷子↓↓

静音面料|Neoglide Hush

洗车行业目前最前沿的泡沫清洗材料

是新泽西的Kirikian公司研发的专利静音面料

这种名为Neoglide®的面料抑制了吸水性

因此可防止砂粒和污垢嵌入

使其在整个洗涤过程中都保持轻盈和柔软

全天工作后也始终保持相同的品质

加之使用时不经过任何缝纫

所以没有损害泡沫材料完整性的缝边和缝迹线

消除了对车辆外部零件的拉动、牵引和损坏

也可避免刮花汽车的透明涂层和车漆

 对涂漆表面具有非凡的提亮效果

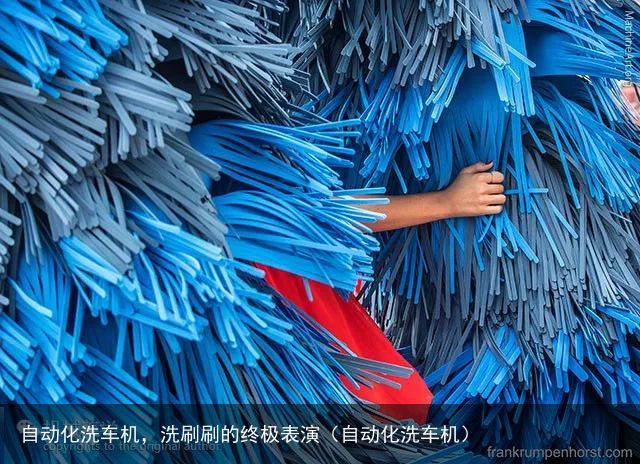

↓↓刷子的材料↓↓

将面料的工作端被均匀切割成特殊宽度

通常是1/4英寸宽、约手指粗的细条

这能让刷子变得更加平滑和柔和

由于洗车刷平时都是耷拉着,旋转起来才变大

自身尺寸就带有一定的弹性

遇到不同尺寸的车辆就有更多余地

↓↓清洗保险杠和翼子板的侧刷↓↓

Neoglide®经久耐用,清洁效果拔群

远优于传统布料

颜色也不少:蓝红白绿黄黑,以及水鸭色

能够搭配出五彩缤纷的效果

车顶刷|Top Brush

一般糊完清洁剂

多半会率先从头顶压下一柄大刷子

顶刷边旋转,边从车头滚到车尾

车子立马就跟被汪舔了一样干净

实现对不同高度车辆的清洗作业,主要就靠它

↓↓顶刷的位置和高度由机械臂控制↓↓

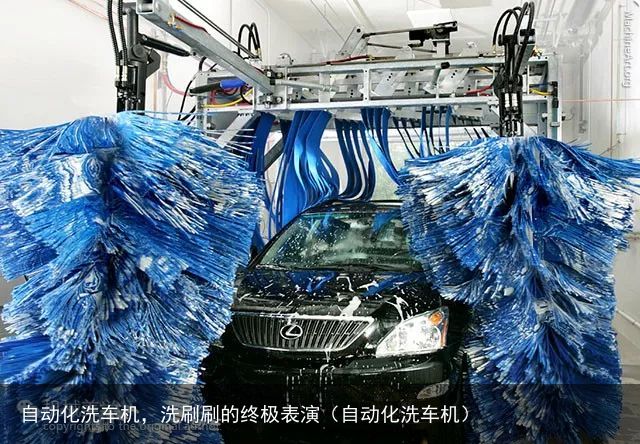

烧烤刷 |Grill Brush负责车身侧面清洁的刷子呈竖向摆放

它们有个形象的名字叫做烧烤刷(Grill Brush)

这些巨型刷子每分钟高速自转90圈

同时紧贴着车身外廓移动

随时根据车身的实际尺寸调整位置

从前保险杠扫到叶子板,再经车门扫到后保险杠

像阵龙卷风,清理干净车身的大部分

自动洗车机的弹性和适应性主要由它们体现

帘幕式精洗刷 |MicroClean Mitter

目前世界最先进的隧道式洗车机

都会配这种国内比较少见的帘幕式刷子

二次清洗引擎盖、前后窗和车顶部分

这种刷子有两种运动模式

一种呈平板形排布,工作时左右摇动

一种呈半月形排布

工作时像钟摆一样来回摆动

这种刷子能够实现类似人工手洗的精细效果

能让车身更加光洁

轮胎清洁修复及烘干组合

Buff-N-Dry & Tire Seal Combo

人洗完澡,需要擦干身体吹干头发

车子洗完也得尽快吹干,省得再沾灰

同时也为了后续工序方便

俗话说女人看包、男人看鞋

细节很重要

作为一个强大的洗车机

必须能够自行完成轮胎清洗和上光打蜡工序

我们日常洗车时,这两项通常得手工完成

↓↓专门清洗车轮的喷嘴↓↓

制作打蜡刷的材料也是Neoglide®

所以能够安全清洗和抛光任何类型的轮圈

使其获得极好的光泽

并确保轮毂的使用寿命

↓↓抛光上蜡用的轮毂刷和轮胎刷↓↓

↓↓上过蜡的轮胎↓↓

8个大功率鼓风机+8个MFR400 LED大烤灯

这些长枪短炮几秒钟就能烘干车子

同时还能让车主体验一把当明星的感觉

↓↓以每小时190英里的速度吹风的烘干机↓↓

在干燥机后的隧道尽头

有时会增加一些收尾环节

例如外观酷似顶刷的大毛刷

或者类似帘幕式精洗刷的Wipe-O-Matic

不过采用吸水面料例如重叠的合成麂皮布

还有可调节的橡胶绞拧器

方便及时挤出吸入的水

目的是擦拭和吸收车身和车顶上的残留水分

确保车身各处表面的干燥,并简单抛光

↓↓到处都blingbling的光彩照人↓↓

叮!洗完澡,又变回一辆新车啦!

整条自动洗车线都是自助无人式的

至于车内清洁,出门右拐有一排专用吸尘器

供车主自助取用,这儿就不细说了

文章来源:机械美学
